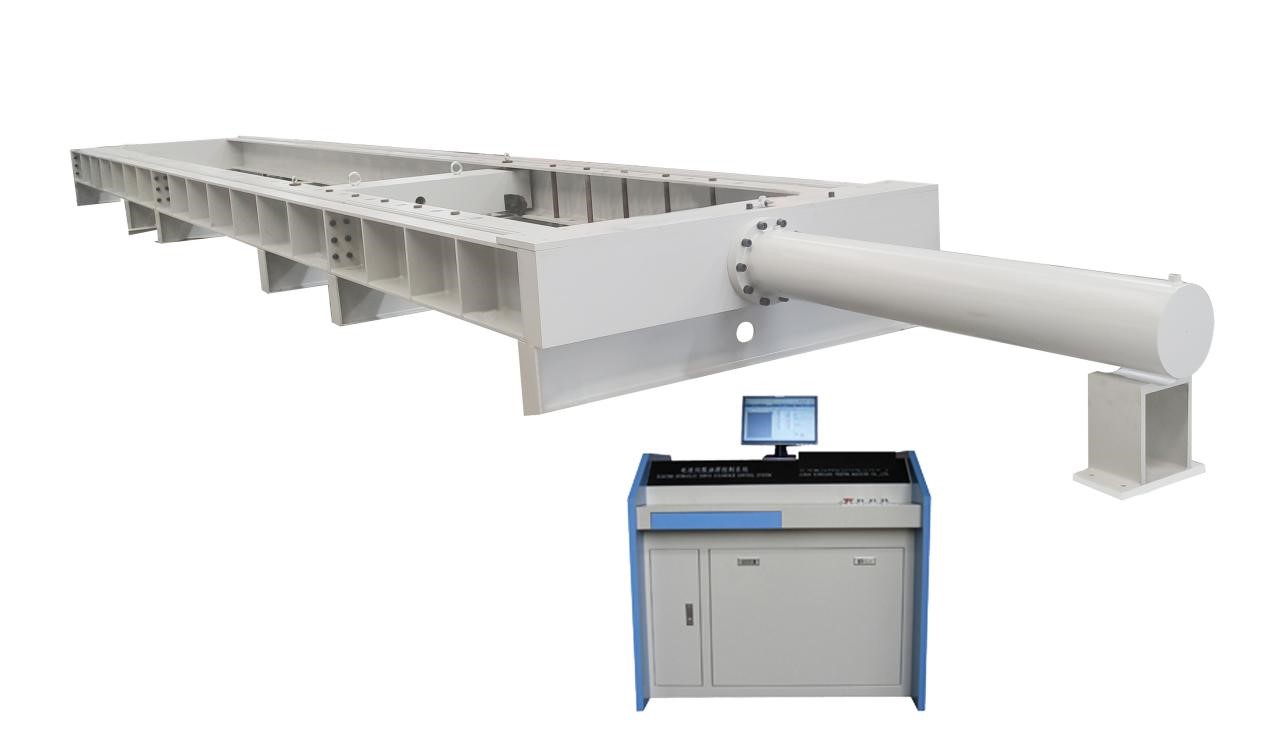

微機控制電液伺服臥式拉力試驗機主機承載框架采用分段式臥式設計，臥式框架結構確?？蚣芙Y構整體承載力滿足1000kN試驗力要求，保證試驗機的精密性、穩定性與可靠性，移動橫梁可根據試驗長度要求靈活放置和固定，試驗機框架需設有失穩保護裝置，在試樣斷裂時起到保護作用，配有安全防護蓋板，被試件破斷過程中的防護安全，承載框架地基安裝無特殊要求，只需在土建基礎上施工即可。適用于錨鏈、鋼絞線、鋼絲繩、電纜、電瓷瓶、纜繩等大尺寸試樣的力學性能試驗
微機控制電液伺服臥式拉力試驗機并配有Windows電液伺服臥式試驗機專用軟件,根據國家標準或用戶提供的標準測量試件的性能參數，并對試驗數據進行統計和處理，然后輸出打印各種要求的試驗曲線及試驗報告，可選擇應力—應變、試驗力—應變、試驗力—時間、試驗力—位移、位移—時間、變形—時間等試驗曲線，可實時顯示、放大、比較、遍歷功能及對試驗過程監控。智能、方便。
微機控制電液伺服臥式拉力試驗機滿足下列標準：
GB/T16825.1靜力單軸試驗機的檢驗 第1部分：拉力和（或）壓力試驗機測力系統的檢驗和校準
GB/T2611試驗機通用技術要求
GB/T16826電液伺服萬能試驗機
GB5226.1工業機械電氣設備通用技術條件
GB/T3766液壓系統通用技術條件
GB/T79355液壓元件通用技術條件
微機控制電液伺服臥式拉力試驗機主要技術指標
序號 | 技術名稱 | 技術參數 |
1 | 試驗機級別 | 1級 |
2 | 試驗力(kN) | 1000kN |
3 | 試驗力測量范圍 | 試驗力的2%-100% |
4 | 試驗力示值相對誤差 | ≤示值的±1％ |
5 | 試驗力分辨力 | 最大試驗力1/500000FS |
6 | 位移示值相對誤差 | ≤示值的±1％ |
7 | 位移分辨力 | 0.01 |
8 | 位移速率調節范圍(mm/min) | 0.01-60 |
9 | 位移速率示值相對誤差 | ≤示值的±1％ |
10 | 設備高度 | 750 |
11 | 設備內寬度 | 500 |
12 | 試驗空間 | 10000（可根據具用戶需求調整） |
13 | 活塞行程 | 1000（可根據具用戶需求調整） |
14 | 工裝夾具連接方式 | 采用插銷式結構連接 |
15 | 控制方式 | 電腦控制實現數據處理； |
16 | 主機電源 | AC380V±10% |
17 | 工作環境 | 室溫10℃～35℃,濕度20%～80% |
